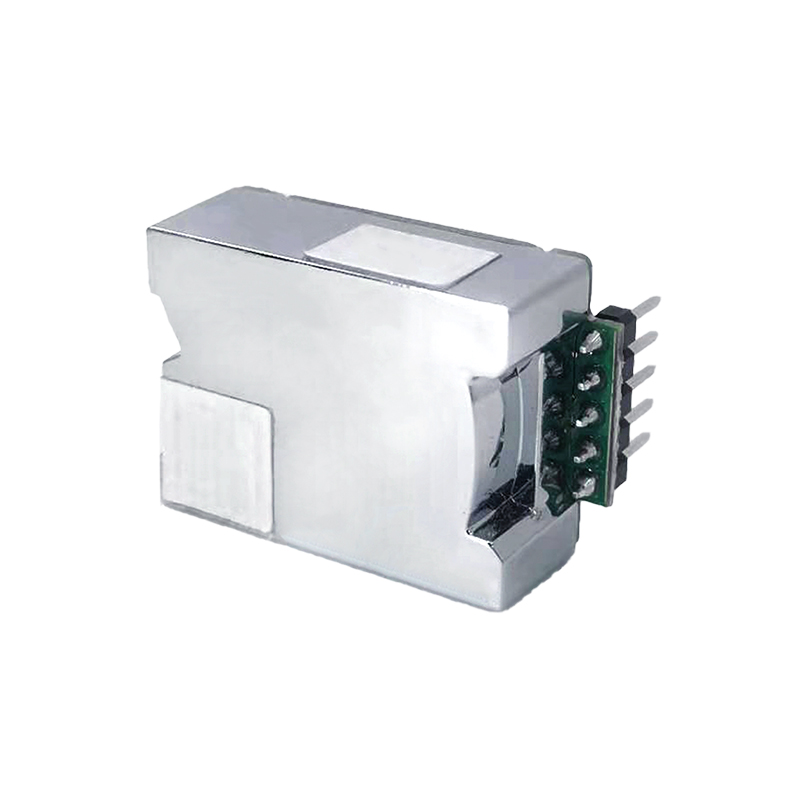

产品名称： 二氧化碳传感器
规格型号： MC8
红外非分散吸收（NDIR）气体传感器的工作原理是根据不同气体分子对于近红外光谱的吸收特性，
通过气体浓度与吸收强度关系（朗伯-比尔定律）分析计算并确定气体的浓度。CO2、CO 等由异种
原子构成的分子在红外线波长区域具有吸收光谱，其吸收强度遵循郎伯-比尔定律。当对应某一气体
特征吸收波长的光波通过被测气体时，其强度将明显减弱，强度衰减程度与该气体浓度有关，两者之
间的关系遵守朗伯-比尔定律。
基本数学模型如下：大部分有机和无机多原子分子气体在红外区有特定吸收波长。当红外光通过时，这些
气体分子对特定波长的透过光强可由朗伯-比尔定律表示：I＝I0e-kpl ，吸收光强 i 可表示为：i=I0-I= I0 (1- e-kpl) 。
式中，I0 为入射光强；I 为透过光强；l 为气体介质厚度，p 为气体浓度，k 为吸收系数。
如表 1 所示
表 1 传感器技术指标
|
参数 |
指标 |
单位 |
|
量程范围 |
400~5000 |
ppm |
|
分辨率 |
1 |
ppm |
|
精度 |
±（50ppm+5% *读数） |
|
|
响应时间 T90 |
<120 |
秒（s） |
|
数据更新时间 |
<3（标准 1s） |
秒（s） |
|
预热时间 |
<25s（可操作） <2min（90%精度） <10min（最大精度） |
|
|
直流供电电压 |
Typ:5.0 Min:4.5 Max: 5.5 |
伏特（V） |
|
工作电流 |
峰值 150 平均70 |
毫安（mA） |
|
数据接口电平 |
L <0.8 @3.3 H >2.7@3.3 |
伏特（V） |
|
工作温度范围 |
-10~+50 |
摄氏度（℃） |
|
工作湿度范围 |
0~85% 无凝结 |
|
|
储存温度范围 |
-40~+75 |
摄氏度（℃） |
|
平均无故障时间 |
10 |
年（Y） |
|
最大尺寸* |
33×21×11 |
毫米（mm） |
|
针脚间距 |
2.54 |
毫米（mm） |
注：最大尺寸不包括针脚长度。
