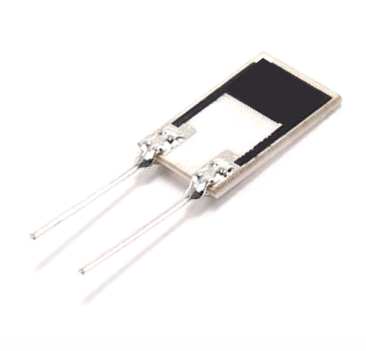

产品名称: 凝露传感器

规格型号: MTR-07

一、产品简介:
该产品为高分子结露传感器(MTR-07),性能稳定可靠,可工作于直流电压;
产品阻抗随相对湿度的特性为正向开关变化 , 对低湿不敏感,对高湿极为敏感 。

  1—引出脚 2—陶瓷基板 3—叉指电极 4—结露感湿膜
 附图(一)小基片(5×7mm 引脚间距:2.54mm)外形尺寸图

三、适用范围:
VCR 设备、相机、复印机、电力控制柜、仪器仪表等。
四、型号规格:
MTR-07,产品符合 ROHS 环保;
五、电气性能:
1. 工作电压:AC,或者 DC( 5V );
2. 工作温度:-10℃—60℃;
3. 工作湿度:0—100%RH;
4. 响应特性:10S (阻抗大于 200KΩ);
5. 阻抗特性:75%RH: 15KΩ max, 93%RH: 100KΩ max , 100%RH: 200KΩ min;

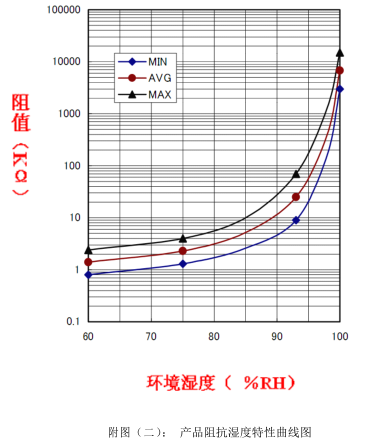

6. 阻抗—— 相对湿度的关系,如附图(二)所示。
六、标准检定条件:
1. 温度 20℃-30℃,测定频率 1KHZ,设定工作电压为 1VAC;
2. 检测设备为交流电桥(LCR );
3. 采用恒湿发生装置:恒湿交变箱(HG—1 型);
七、产品使用注意事项:
1. 避免硬物划伤或污染结露感湿膜;
2. 采用直流电压工作时,电压不要高于 5V;

八、产品阻抗湿度特性曲线图(如下):
